海灣ZD-02直控盤終端器接線安裝技術

作者:海灣消防設備 文章來源:http://m.h062.com/ [ ]

海灣ZD-02直控盤終端器接線安裝技術

特點

ZD-02 直控盤終端器(以下簡稱終端器),主要用于重要設備的啟動、停動控制。與具有斷路、

短路檢測功能的 GST-LD-KZ08H 直控盤配合使用。

提供一組常開觸點、一組常閉觸點,使直控盤與被控設備電氣隔離;

實現啟??刂?、向直控盤提供反饋信號;

終端器本身提供對外接線,便于現場接線。

要技術指標

(1) 工作電壓:工作電壓:DC24V 允許范圍:DC20V~DC28V

(2) 工作電流:總線監視電流≤4.50mA 總線啟動電流≤26.00mA

(3) 輸出容量:5A ,AC220V 或 5A ,DC24V;

(4) 線制:與直控盤采用二線制連接;與現場設備采用六線連接,其中有四根線用于被控設備的啟

停操作,其余兩線用于接收回答信號;

(5) 使用環境:

溫 度:-10℃~+55℃,相對濕度≤95%,不凝露

(6) 外形尺寸:68mm×64mm×26.5mm

(7) 外殼防護等級:IP30

結構特征、安裝與布線

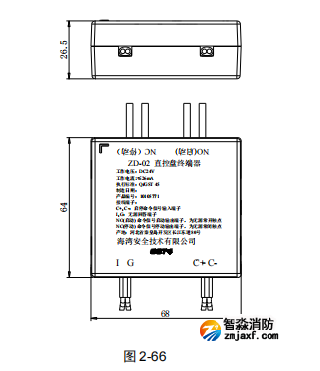

終端器外形示意圖如圖 2-66 所示:


其中:

C+、C-:啟停命令信號輸入端子;

 I、G:無源常開回答信號輸入端子;

 以上為弱電端子;

NO(啟動):啟動命令信號輸出端子,為無源常開觸點;

NC(停動):停動命令信號輸出端子,為無源常閉觸點。;

1. 布線要求::各外接線建議采用 RV 線,導線截面≥1.5mm2。

應用方法

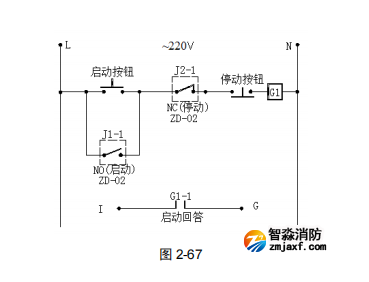

利用一個終端器可完成對交流設備的啟??刂?,如圖 2-67 所示。
